Instalação do SingleRail com CrossHook 3S em imagens

27/10/2021 Aidlingen, Alemanha

Passo a passo para o sistema fotovoltaico acabado

Instruções detalhadas com todas as informações técnicas podem também ser encontradas nas instruções de instalação correspondentes do Sistema SingleRail com ganchos de telhado para o telhado de telhas.

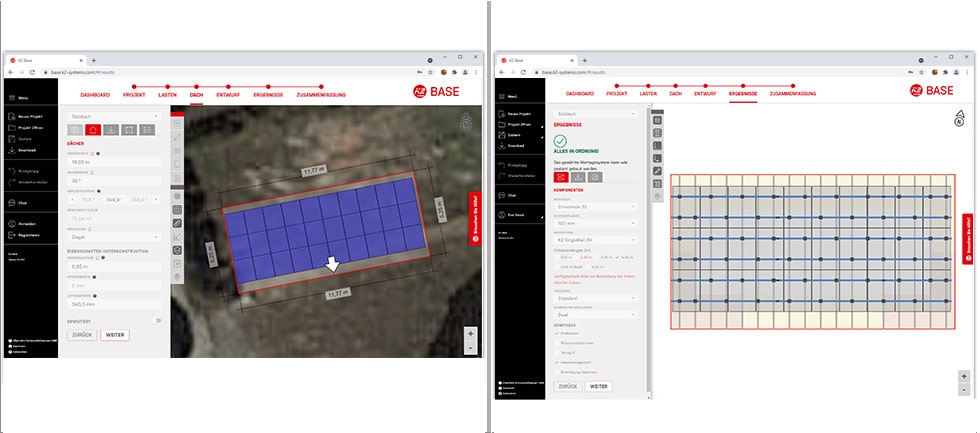

O instalador planeou o projecto no software de planeamento básico K2, entre outras coisas.

Isto produz a prova estática, o plano de montagem e a lista de artigos apropriada.

O gancho de telhado de alumínio CrossHook 3S é ajustável em 3 vezes a altura na placa de base e tem uma aprovação de construção europeia (ETA-16/0709).

É fixado às vigas utilizando parafusos de construção de madeira de cabeça de chapa.

Os tijolos são trabalhados em conformidade nas arestas superior e inferior.

Isto assegura uma distribuição óptima da carga nas balaústres.

A calha de montagem SingleRail é cortada à medida da base K2 de acordo com o plano de montagem.

Dois trilhos podem ser ligados com o conector do trilho (torque de aperto: 16 Nm).

A calha de montagem é fixada directamente ao lado dos ganchos de telhado através da trepadeira.

O torque de aperto é de 16 Nm.

As tampas pretas podem ser utilizadas para um acabamento estético do carril.

Os chamados optimizadores de potência asseguram a máxima potência de saída.

O CrossBoard oferece a possibilidade de inserir um outrigger adicional ou offset do CrossHook 3S entre dois rafters.

Aqui, por exemplo, na borda do telhado.

Outro passo é a ligação dos cabos dos módulos.

Além disso, também a ligação do emaranhamento correspondente.

A subestrutura de SingleRail e CrossHook 3S assegura a montagem segura dos 17 módulos solares.

Neste caso, os módulos serão instalados verticalmente.

A braçadeira OneMid ou de centro de módulo e a braçadeira OneEnd ou de extremidade de módulo fixam de forma fiável os módulos solares.

O torque de aperto é de 14 Nm.

Antes e depois da perspectiva sobre o telhado no sul da Alemanha.

O sistema solar produz uma potência nominal total de 6,20 kWp no telhado com inclinação de 45°, que é coberto com telhas.
