K2 N-Rack Kits

Diversi tipi di fondazioni per piccoli impianti fotovoltaici a terra

Per piccoli impianti fotovoltaici a terra

Tipi di fondazioni: Gabbioni, fondazioni in calcestruzzo, fondazioni a vite e fondazioni su pali

Installazione semplice con strumenti e attrezzature facilmente reperibili

Pianificazione più rapida grazie a una progettazione standardizzata dei sistemi

Potenziale per piccoli impianti a terra

Terreni liberi, ampi giardini, terreni agricoli inutilizzati e parcheggi liberi offrono un potenziale considerevole, ancora inesplorato, per piccoli impianti fotovoltaici a terra.

I kit K2 N-Rack offrono sistemi di montaggio semplici e senza necessità di progettazione per installazioni di piccole dimensioni.

Struttura chiara: Top Kit + Ground Kit

Ciascun kit K2 N-Rack è composto da un Top Kit e da diversi Ground Kit.

I migliori kit

Il Top Kit contiene i componenti principali della rispettiva configurazione ed è sempre identico e standardizzato nel design. L’inclinazione dei moduli risultante è di 20 gradi.

Sono disponibili due configurazioni predefinite:

2 × 7 moduli in verticale per impianti di piccole dimensioni (“Garden PV”)
2 × 12 moduli in verticale come dimensione standard da tavolo fino a circa 250 kWp

I Top Kit sono disponibili in due versioni, a seconda delle dimensioni dei moduli:

Versione S
- Lunghezza 1.722–1.905 mm
- Larghezza ≤ 1.150 mm

Versione L
- Lunghezza 1.906–2.384 mm
- Larghezza ≤ 1.150 mm

La disposizione può essere adattata in modo flessibile per larghezze dei moduli fino a 1.303 mm, consentendo l’installazione di 2×6 o 2×10 moduli.

Guarda i kit

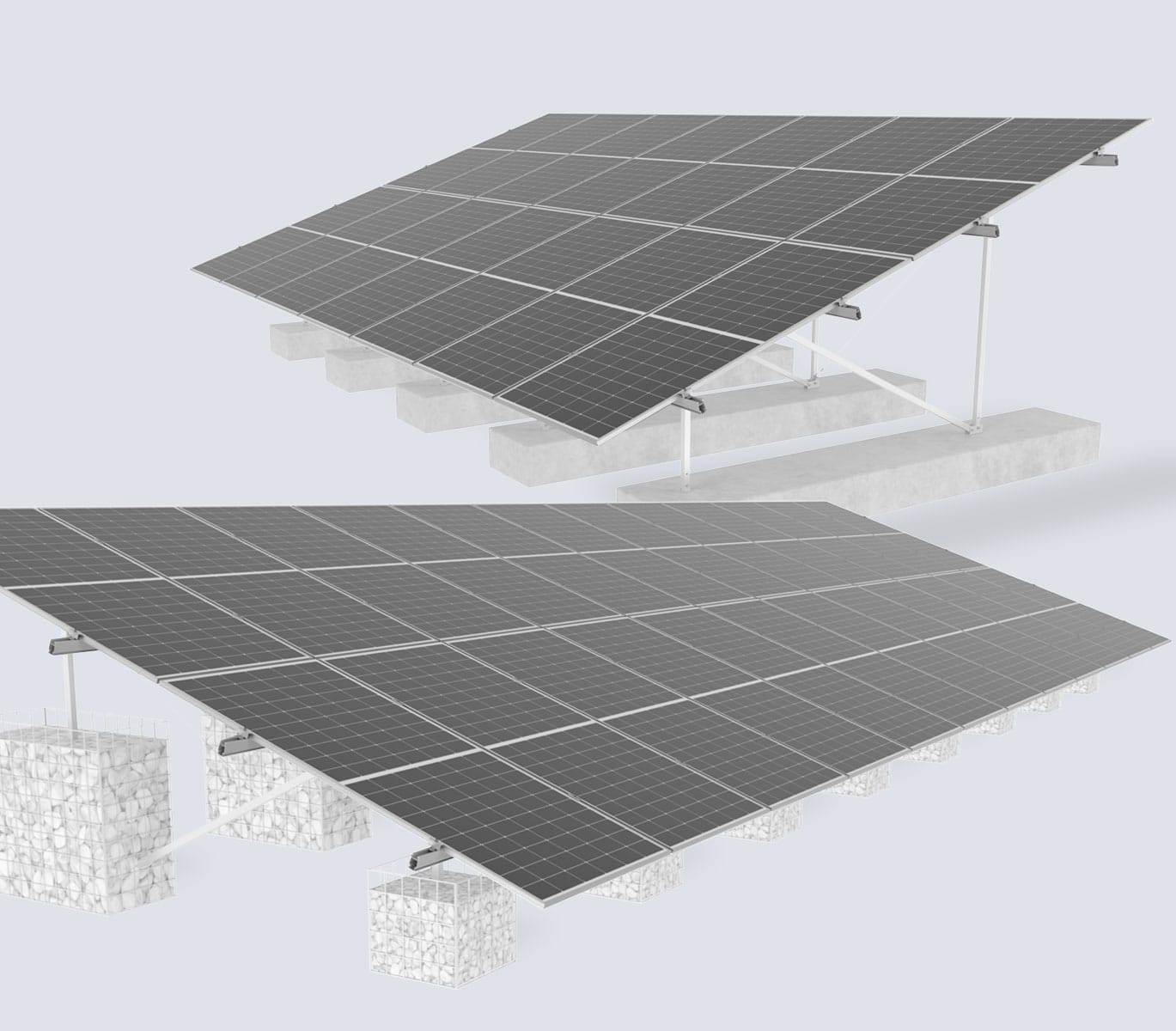

Illurtration der N-Rack Top Kits für PV-Freiflächen-Anlagen

Kit per la messa a terra

A seconda delle condizioni del terreno, sono disponibili quattro tipi di fondazioni. Tutte possono essere realizzate utilizzando attrezzature fornite dai normali fornitori di noleggio di attrezzi e macchinari.

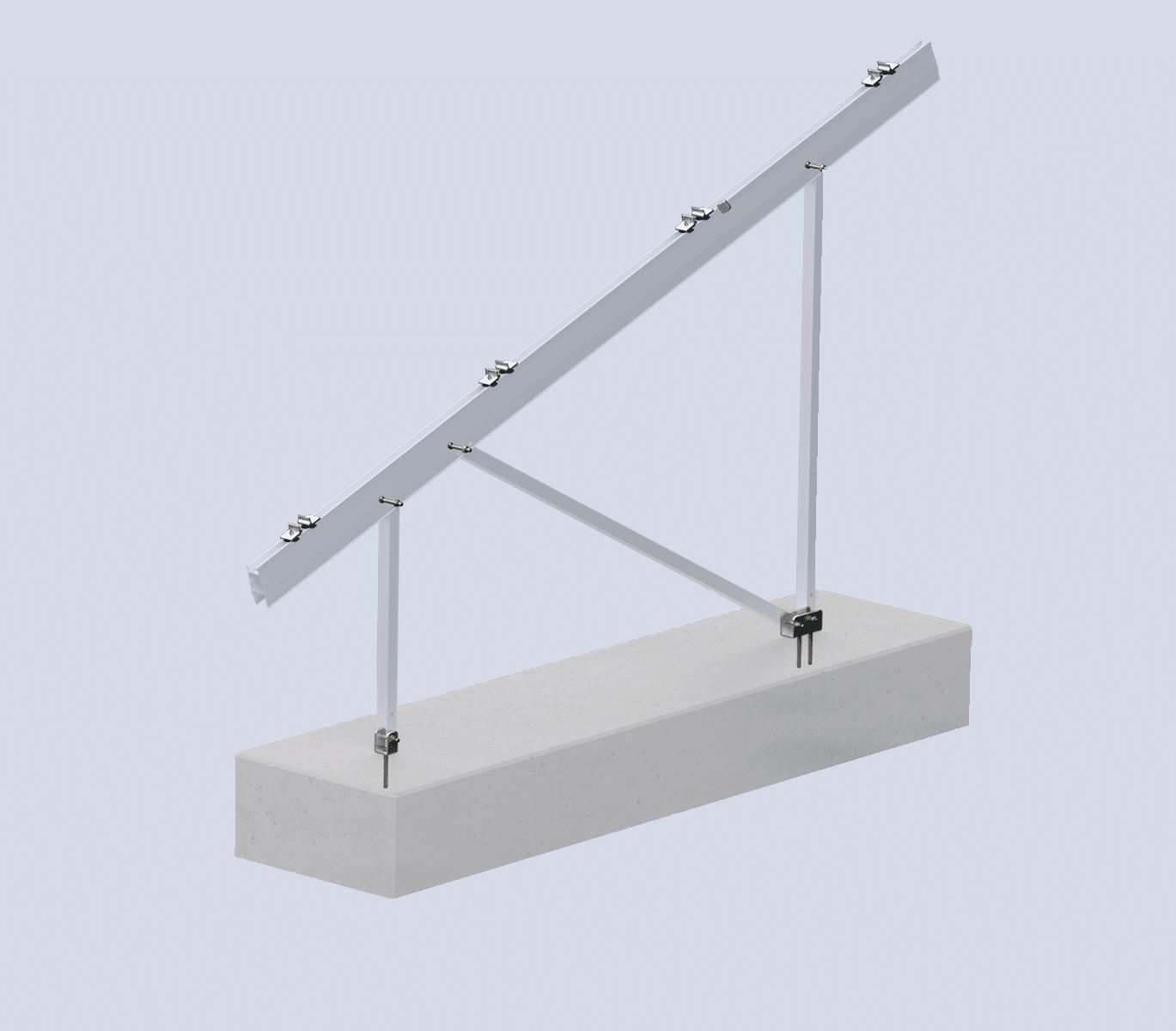

Cemento

da fornire in cantiere sotto forma di fondazioni a striscia o a colonna
mediante collegamento diretto alle superfici in calcestruzzo esistenti

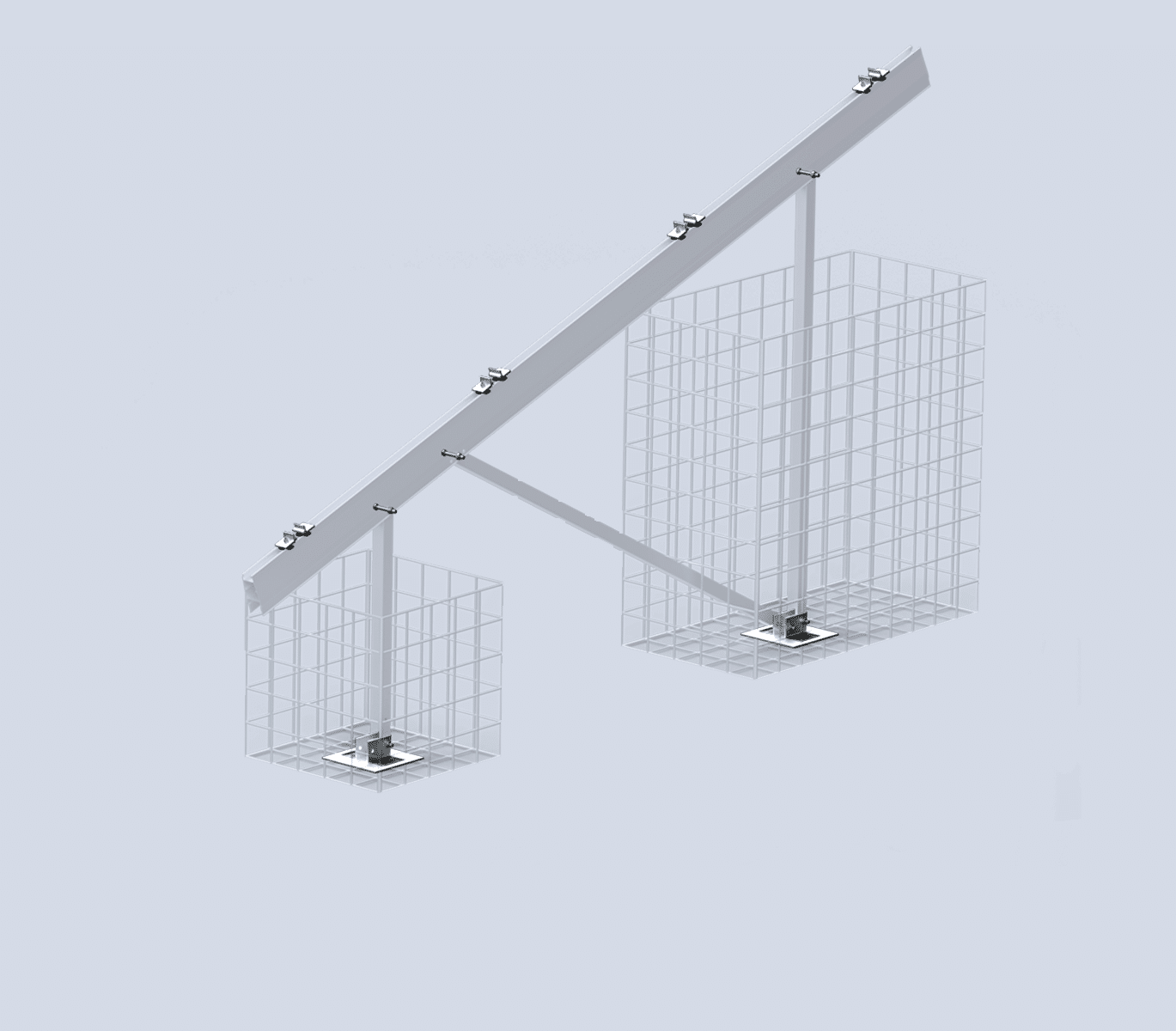

Gabbioni

Installazione semplice e senza attrezzi: basta incastrare i gabbioni tra loro e riempirli di pietrisco; poi montare il Top Kit utilizzando normali attrezzi da bricolage
Cesti a gabbione disponibili presso K2

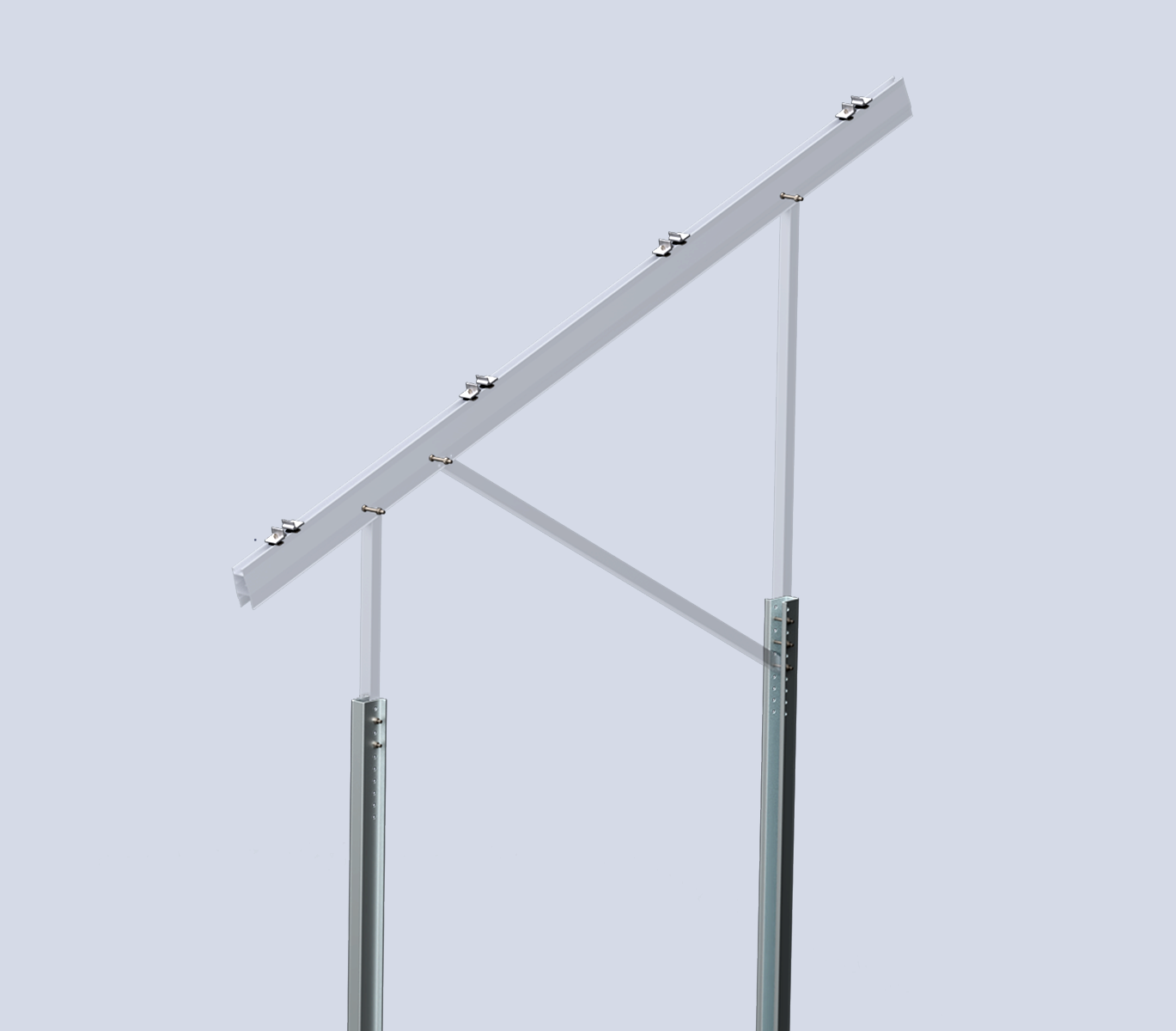

Fondazione su pali

Adatto a sottofondi portanti
Disponibile in lunghezze standard da K2

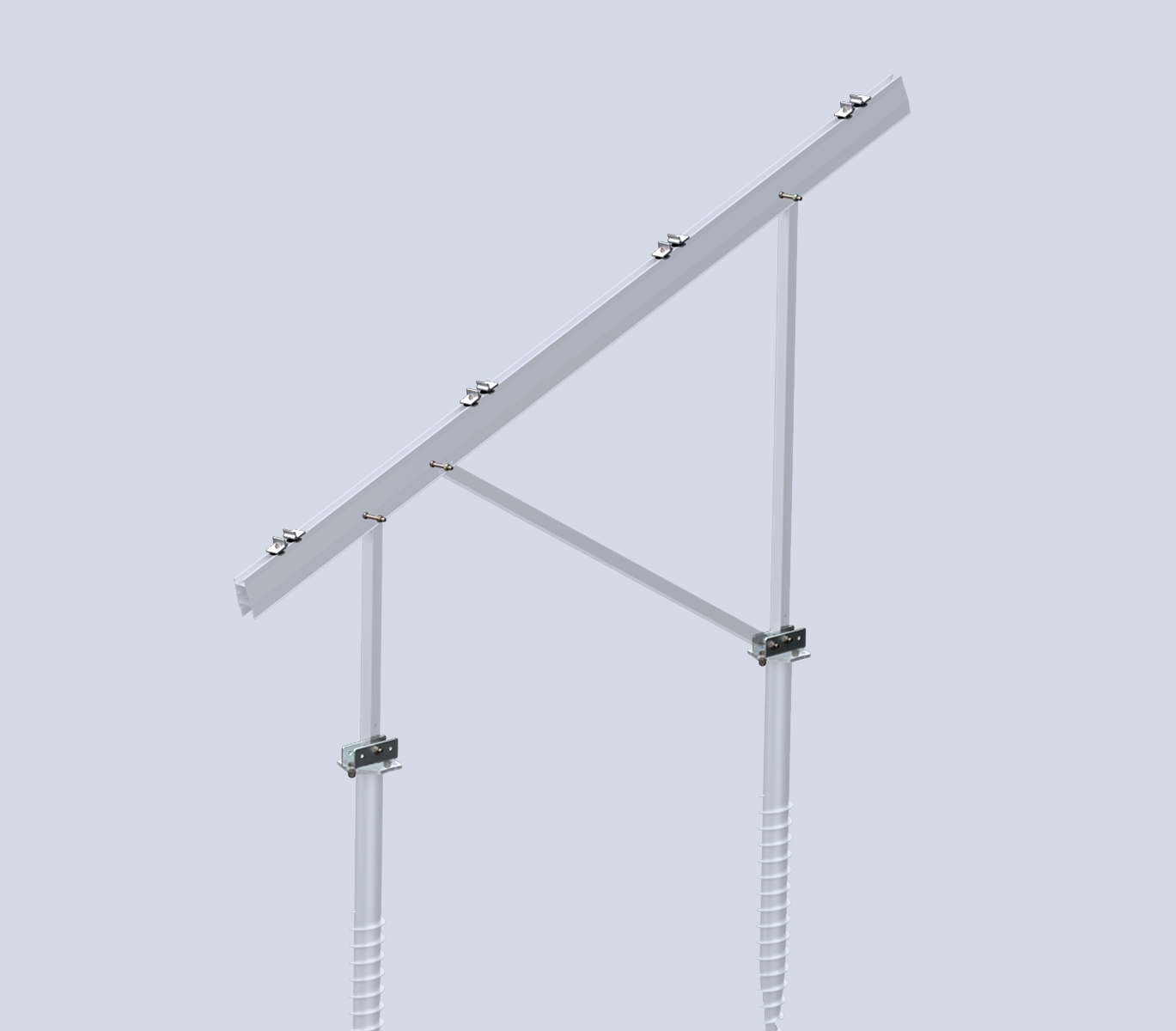

Con fondazione su pali

Per sottofondi portanti
Disponibile in lunghezze standard da K2

Configurazione dei kit superiore e inferiore

Kit di fondazione		Kit superiori N-Rack
Kit di fondazione		2×7		2×12
Lunghezza dei moduli L: 1,906 – 2,384 mm S: 1,722 – 1,905 mm Larghezza dei moduli L/S: ≤ 1,150 mm		S	L	S	L

		1× 2004925	1× 2004924	1× 2005048	1× 2005047
Tipo di fondazione	Codice articolo	Numero di kit di fondazione necessari per ogni kit superiore
Gabbioni	2005110	4×	5×	6×	8×
Calcestruzzo	2004926
Avvitati	2004927
Con pali battuti	2005113

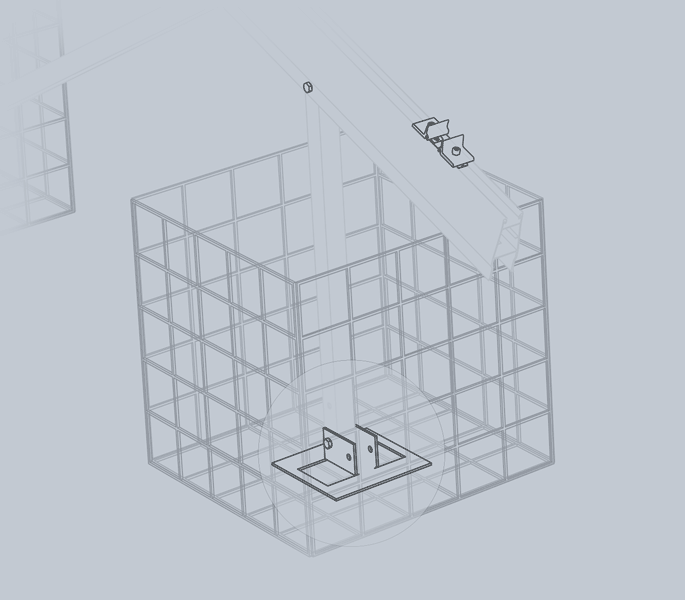

Animation zu den verschiedenen Connection Kits von N-Rack Kits

Facile da progettare e installare

I kit K2 N-Rack sono progettati per soddisfare i seguenti carichi di progetto standard:

Carico del vento 0,67 kN/m²
Carico della neve 1,75 kN/m²

Non richiedono quindi alcuna verifica statica aggiuntiva, il che accelera il processo di progettazione.

Inoltre, tutti i componenti sono progettati per poter essere assemblati rapidamente utilizzando utensili standard. Questo approccio modulare riduce la complessità, le scorte di magazzino e i tempi di installazione.

La combinazione di montaggio standardizzato, confezioni chiare e opzioni di montaggio flessibili rende il kit N-Rack una soluzione semplice per impianti solari a terra di piccole dimensioni.

Panoramica del kit
Istruzioni di montaggio
Schede tecniche

Download

La soluzione ideale per impianti di qualsiasi dimensione

Per gli impianti solari a terra di medie e grandi dimensioni, offriamo soluzioni su misura. Grazie alle diverse opzioni di configurazione e ancoraggio, siamo in grado di soddisfare le esigenze di una vasta gamma di progetti.
