K2 N-Rack System

Die grundlegend flexible Freiland-Montage

Verankerung: Beton-, Dreh- oder Rammfundamente

Aufständerung: 15° oder 20°

Montage: Einfach, flexibel, schnell

Für Kleinanlagen: Vorkonfektionierte Kits erhältlich

Projektanfragen

Unser Expertenteam erstellt auf Wunsch ein passgenaues Angebot.

Anfrage senden

System-Highlights

Stabile Verankerung

Die Verankerung erfolgt auf Beton-, Dreh- oder Rammfundamenten. Dies ermöglicht eine maßgeschneiderte Lösung, die je nach Anforderungen der speziellen Umgebung ausgelegt werden kann.
Die Montage mit Rammfundamenten ist dank der hohen Montagegeschwindigkeit besonders kostengünstig.

Flexibles Layout

Es kann flexibel zwischen folgenden Optionen gewählt werden:

• Rammfundamente: Modullayout 3 x Portrait 15° und 2 x Portrait 20°
• Betonfundamente: Modullayout 2 x Portrait 20°
• Drehfundamente: Modullayout 3 x Portrait 15° und 2 x Portrait 20°

Zu den Systemvarianten

Einfache Montage

Modulare und funktionale Komponenten ermöglichen eine einfache Bearbeitung, Handhabung und Installation. Mit dem K2 N-Rack System ist die Montage im Freiland unkompliziert und schnell erledigt.

Kit-Lösungen für Kleinanlagen

Es stehen Kit Optionen für Betonfundamente, Schraubfundamente, Rammfundamente und Gabionen zur Verfügung:

N-Rack Kit S: Für Modullängen bis 1.905 mm
N-Rack Kit L: Für Modullängen ab 1.906 mm

Konfiguration: 2×12 Module Hochformat oder 2×7 Module Hochformat mit 20° Neigung jeweils für Modullängen unter und über 1.906 mm

Lastannahmen: 1,75 kN/m² Schnee und 0,67 kN/m² Wind

*Für ein vollständiges System sind ein Base Kit und mehrere Connection Kits erforderlich

Zum Katalog

Referenzen

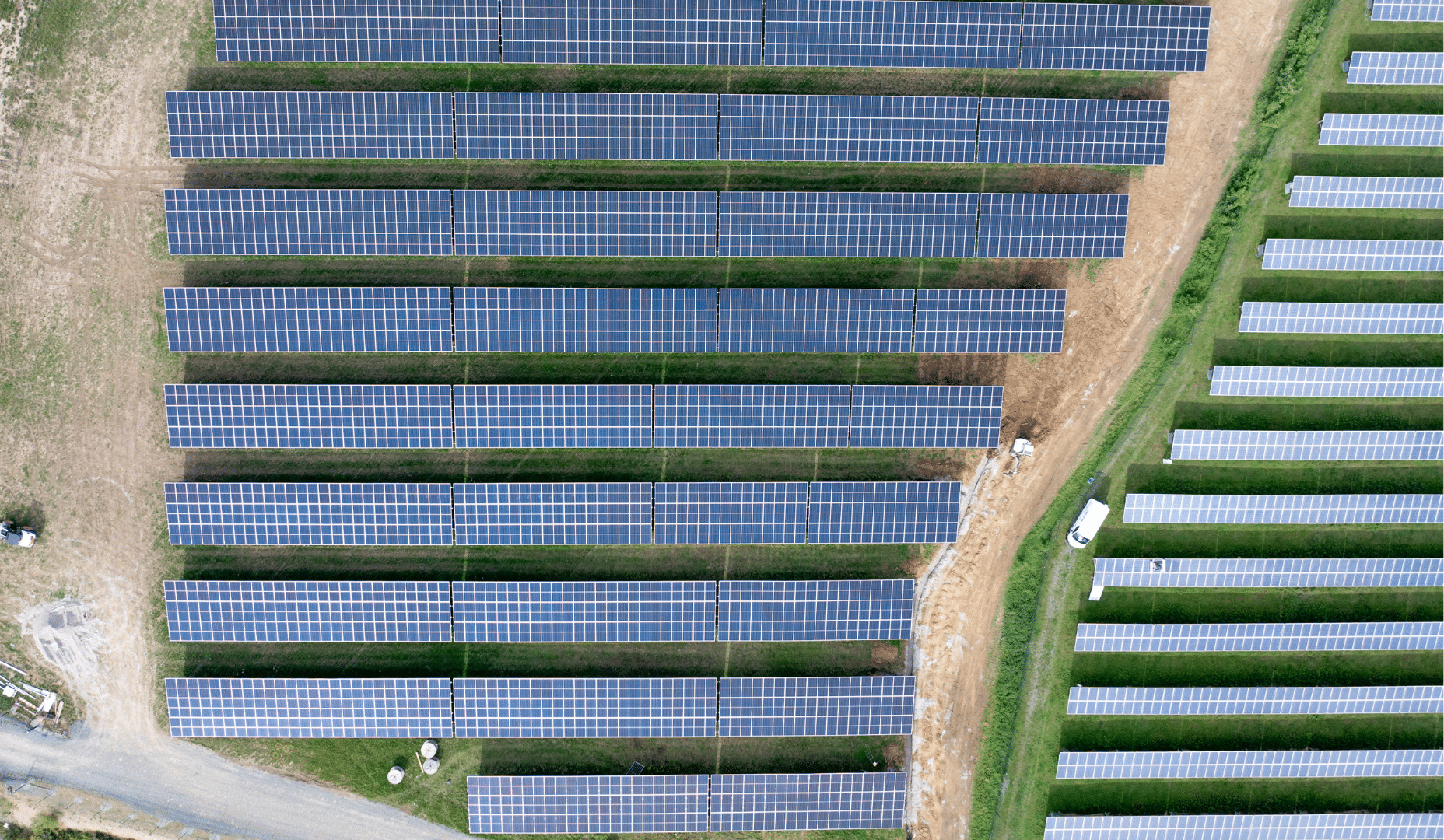

Illingen, Deutschland

1,5 MW N-Rack 3.15 mit Rammfundamenten

Zum Projekt

Provinz Pavia, Norditalien

1 MW N-Rack 2.20 mit Rammfundamenten

Zum Projekt

Kurz & knapp

Downloads & Technische Informationen

Detaillierte Informationen zu unserem System finden sich im Produktkatalog.

Komponentenübersicht
Voraussetzungen und Befestigungsart
Ausschreibungstexte

Downloads

Anwender beim Sichten der digitalen technischen Informationen

Der Weg zum N-Rack

Bereit fürs nächste Projekt?

Unser Expertenteam erstellt auf Wunsch ein passgenaues Angebot.
Je mehr Informationen vorab vorliegen – etwa zu Standort, Modultyp oder Geländegegebenheiten – desto präziser lässt sich die optimale Lösung ausarbeiten.
