K2 Pi-Rack

Großflächige Freilandanlagen - mit langjähriger K2 Kompetenz

Zur Projektanfrage

Durchdachte Technik

Materialoptimiertes Sparrensystem

• Materialoptimiert: nur fünf Hauptbauteile

• Sparren aus Aluminium oder Stahl

• Tischlänge bis 50 m, mögliche Spannweite (Stützabstand) bis ca. 4 m

Zeitsparende Modulplatzierung

• Sehr schnelle modulschonende Montage: mittels Einschubprofilen von unten

• Schnell, intuitiv, effizient und sicher

Schraubfreie Modulbefestigung

• Clips zur schraubfreien Modulbefestigung: Kombination aus sicherer und schneller Wartung, Diebstahlschutz sowie Potentialausgleich

Animation der Modulbefestigung mit Clips

Moduldetails

• Modulbreiten 1,13 - 1,34 m

• 2 oder 3 Module Portrait möglich
– Neigungswinkel mit 2 Modulen Portrait: 10 - 30°
– Neigungswinkel mit 3 Modulen Portrait: 10 - 20°

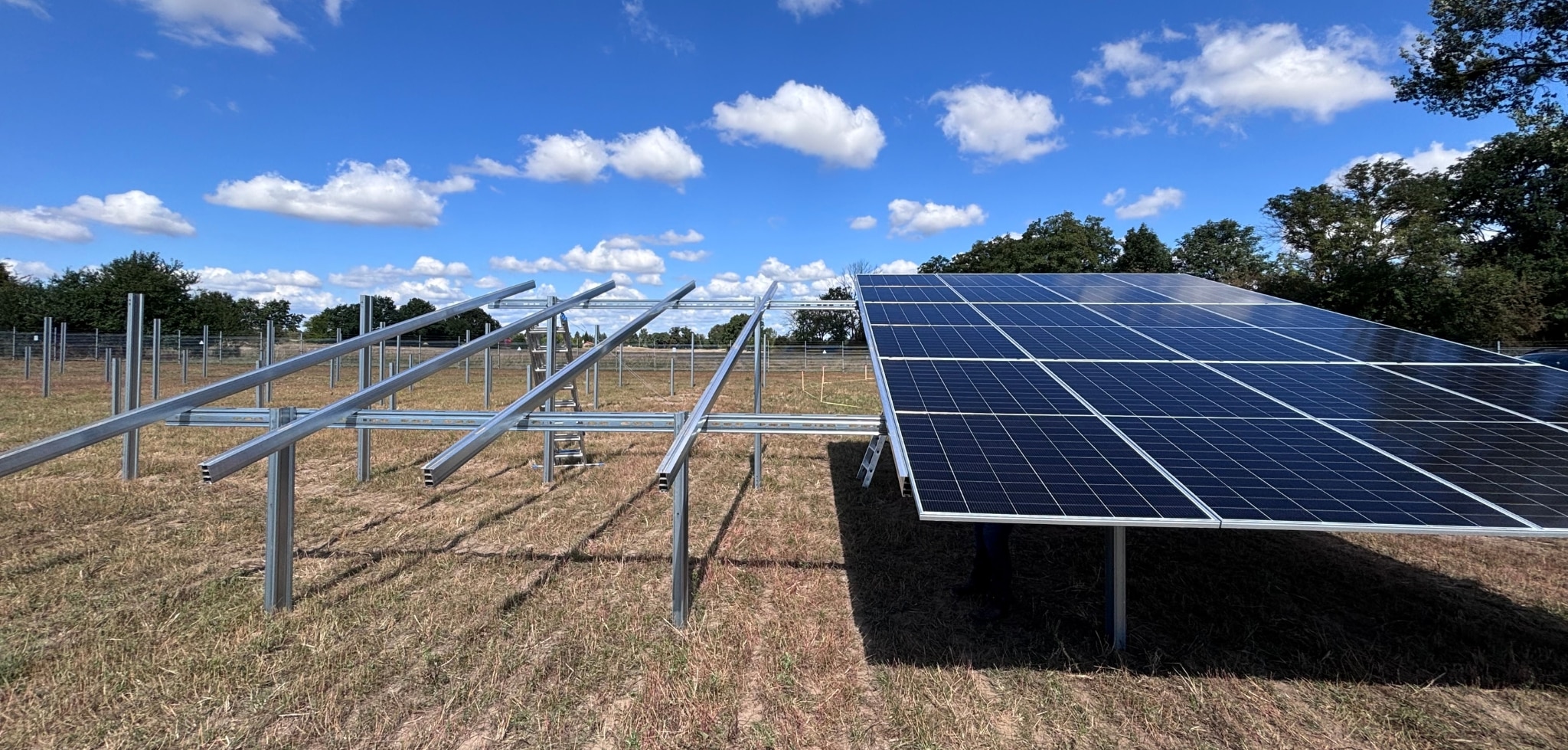

Illustration der Module auf dem Pi-Rack PV-Freilandmontagesystem

Erhöhter Korrosionsschutz

• Erhöhter Korrosionsschutz durch Zink-Magnesium-Aluminium-Beschichtung

• Verschiedene Materialgüten und Beschichtungen je nach Bauteil

◦ Rammpfosten: S450GD / ZM620

◦ Sparren: S450GD / ZM430

◦ Pfetten: S550GD / ZM310

Wir unterstützen – von der ersten Anfrage bis zum fertigen Solarpark

Planung einer Freilandanlage mit PVcase

Analyse & Projektplanung

Bodengutachten und Auszugsversuche durch namhafte Gutachter inklusive Auswertung
Layout-Optimierung mit PVcase und AutoCAD
Planung projektspezifischer Sonderlösungen
Individuelle Rammpläne inklusive georeferenzierter Civil-3D-Pläne für GPS-gesteuerte Rammmaschinen

Lieferung von K2 Komponenten direkt zur Baustelle mit LKW

Beschaffung & Logistik

Hohe Verfügbarkeit durch mehrere Bezugsquellen
Verbindliche Rahmenbedingungen
Konsequente Lieferplanung für eine termingerechte Projektumsetzung

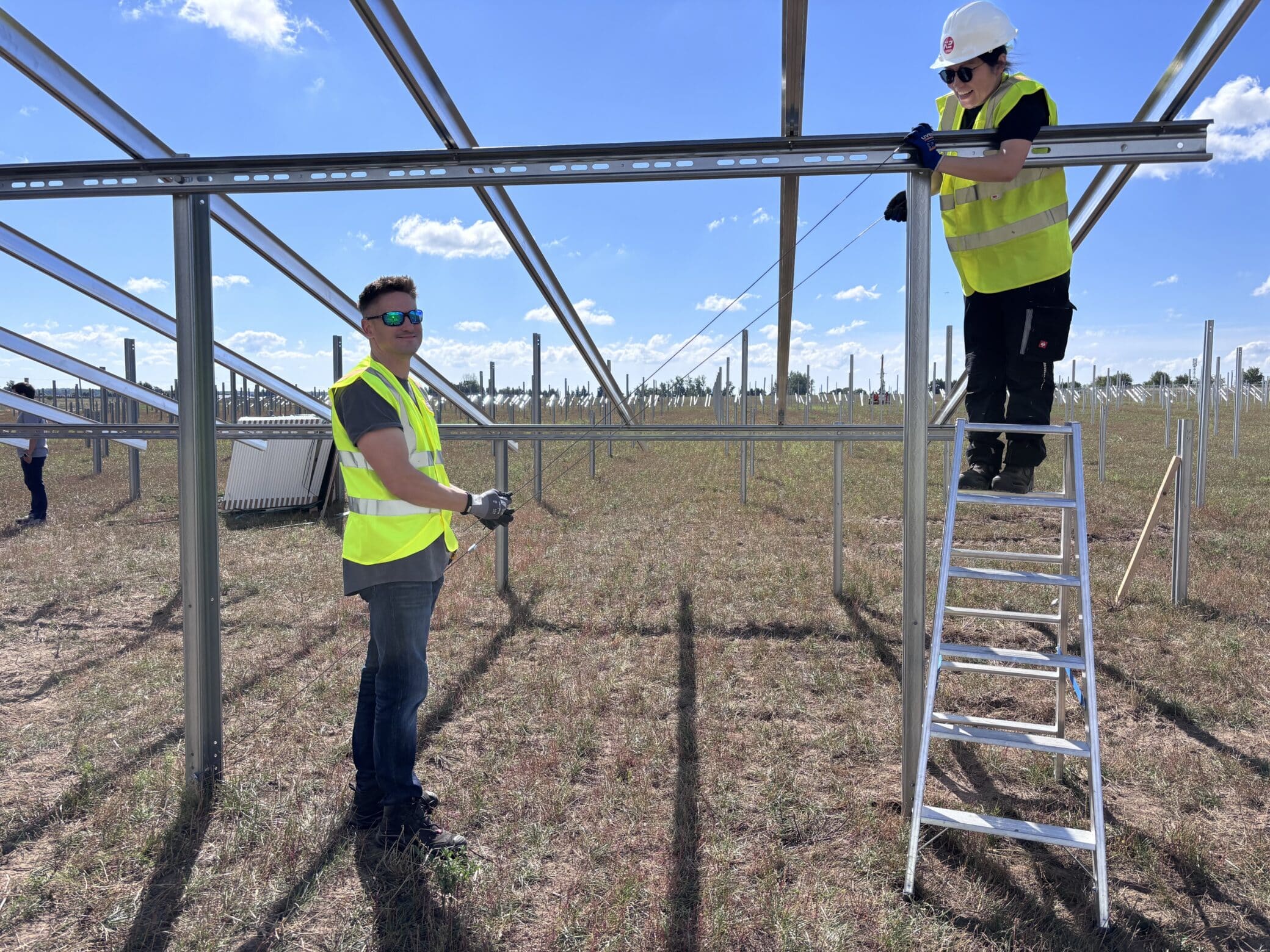

K2 Mitarbeiter nach dem Mustertischaufbau als On-Site-Support

Partnerschaft & Support

Professionelle Unterstützung während des gesamten Projektverlaufs
K2 On-Site Support: Besuche und Schulungen direkt auf der Baustelle
Starkes Netzwerk aus erfahrenen EPC- und Montagepartnern

Projektreferenz: 22,5 MWp

Standort: Gutengermendorf, Deutschland
Partner: MHB Energie
Leistung: 22,5 MWp
Projektstatus: In Umsetzung
Projektdaten
- Fundamente: Rammfundamente, 2 Rammtiefen mit Torfzone
- Modullayout: 3× Portrait, einseitig ausgerichtet
- Modulanzahl: 38.160
- Modulleistung: 590 Wp

Zur Referenz

Projektdetails

Dank des durchdachten Montagedesigns des K2 Pi-Rack-Systems konnte die Modulmontage besonders schnell und effizient umgesetzt werden. Die doppelseitigen Einschubprofile und die schraubfreie Modulbefestigung ermöglichten einen unkomplizierten Installationsprozess und reduzierten den Montageaufwand vor Ort erheblich.

Der optimierte Montageablauf machte sich auch im bisherigen Projektverlauf deutlich bemerkbar: Die tatsächliche Montagegeschwindigkeit liegt rund 20–30 % über der ursprünglichen Planung. Dadurch schreitet die Installation deutlich schneller voran als vorgesehen und der Baufortschritt liegt bereits vor dem Zeitplan. Das K2 Pi-Rack-System unterstreicht damit seine Praxistauglichkeit und Effizienz im Projektalltag.
